國家《建筑機電工程抗震設計規范》GB50981-2014以1.0.4強制性條文規定，抗震防烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。然而作為施工方如何實施才能達到國家要求呢？鎰辰可抗震固定裝置，即支架、支撐物，可抵御地震水平力并使建筑機電設施保持穩定與完好，其制作安裝過程嚴格執行國家標準，使地震帶來的傷害降到最低。
【漲姿勢】鎰辰抗震支架實施方案
摘要：國家《建筑機電工程抗震設計規范》GB50981-2014以1.0.4強制性條文規定，抗震防烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。然而作為施工方如何實施才能達到國家要求呢？鎰辰可抗震固定裝置，即支架、支撐物，可抵御地震水平力并使建筑機電設施保持穩定與完好，其制作安裝過程嚴格執行國家標準，使地震帶來的傷害降到最低。
鎰辰組合支吊架的實施模式：BIM+工廠預制+裝配式安裝+數字化信息標識
一、設計依據
《管道支吊架 第1部分：技術規范》（GB/T17116.1-1997）
《室內管道支架及吊架圖集》(03S402)
《風管支吊架》（08K132）
《電纜橋架安裝》（04D701-3）
《建筑機電工程抗震設計規范》（GB50981-2014）
二、鎰辰抗震支架制作流程

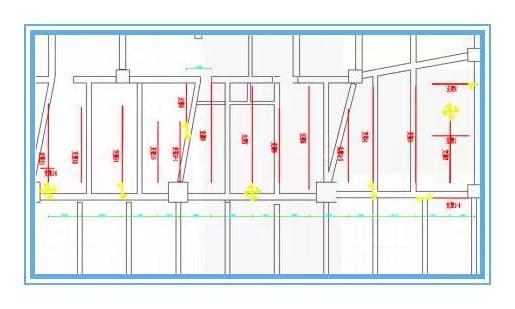

1、支吊架平面布置圖

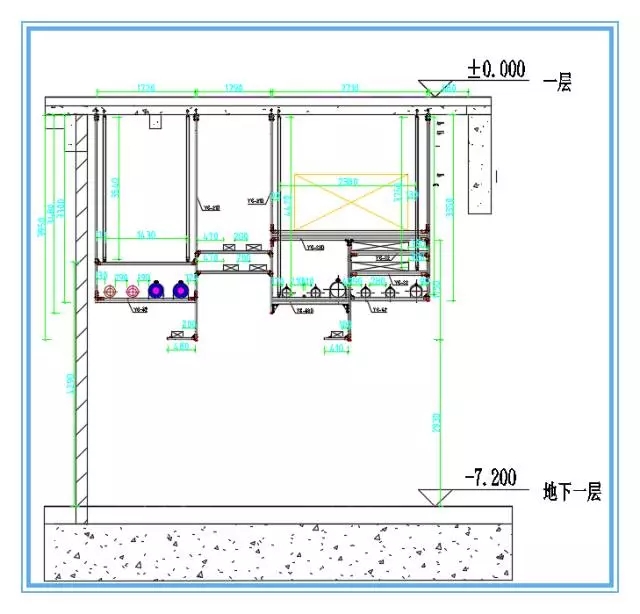

2、支吊架剖面設計圖（示例）

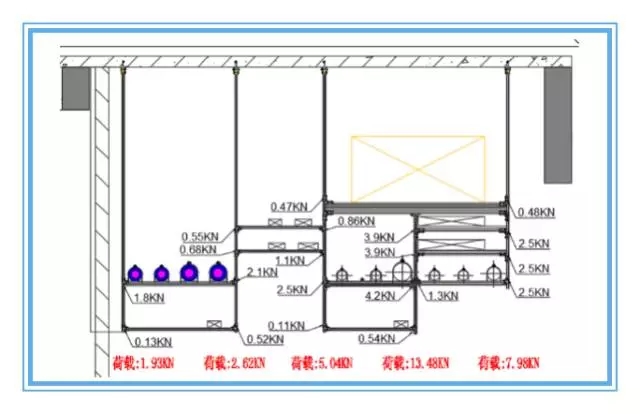

3、組合支吊架力學校核（示例）
三、支架受力情況：
左端第一跨立桿荷載合力為1.93KN,第二跨立桿荷載合力為2.62KN，第三跨立桿荷載合力為5.04KN，第四跨立桿荷載合力為13.48KN和第五跨立桿荷載合力為7.98KN。
由于該支架采用對穿螺栓+鎖扣的方式，取立桿的最大負載為15KN，故該支架的力學校核通過?。?/span>

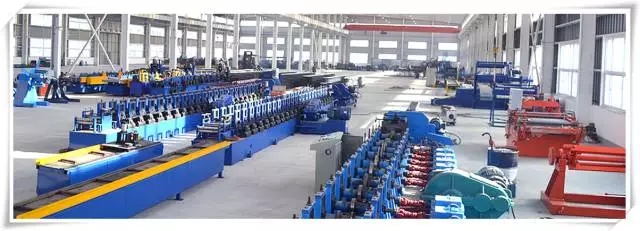

4、工廠預制
按照組合支吊架的圖紙進行工廠下料，到現場后直接組裝，實現了現場零切割、零焊接，極大地提高了安裝效率和現場文明施工程度。

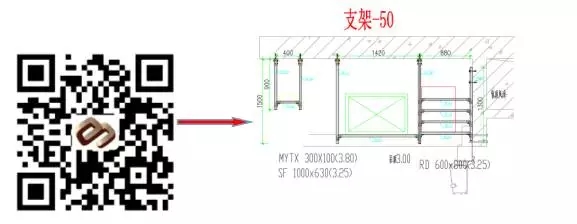

通過掃描二維碼，可以直接看到支架的安裝圖紙和材料。二維碼的引用，能夠有效地指導現場安裝。
四、組合支吊架安裝工序
1、安裝施工步驟

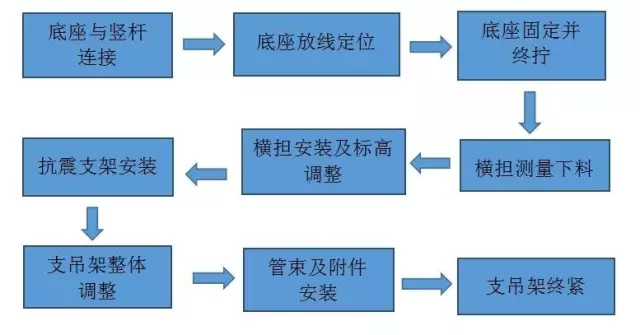

2、安裝工序說明
（1）組裝底座和豎桿

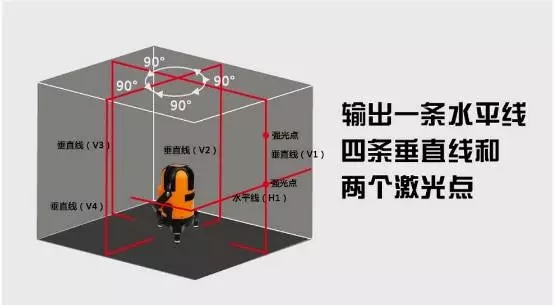

（2）定位放線。采用“紅外線激光投線儀”進行測量放線。
（3）錨栓固定底座。
（4）橫擔測量并下料。
（5）安裝橫擔。橫擔安裝采用水平尺進行檢查調整水平度。
（6）抗震支架側向及縱向支撐的安裝。
（7）調整標高。
（8）管束及附件安裝。
（8）節點終緊。
組裝底座和豎桿
現場錨栓固定安裝
安裝支架橫擔

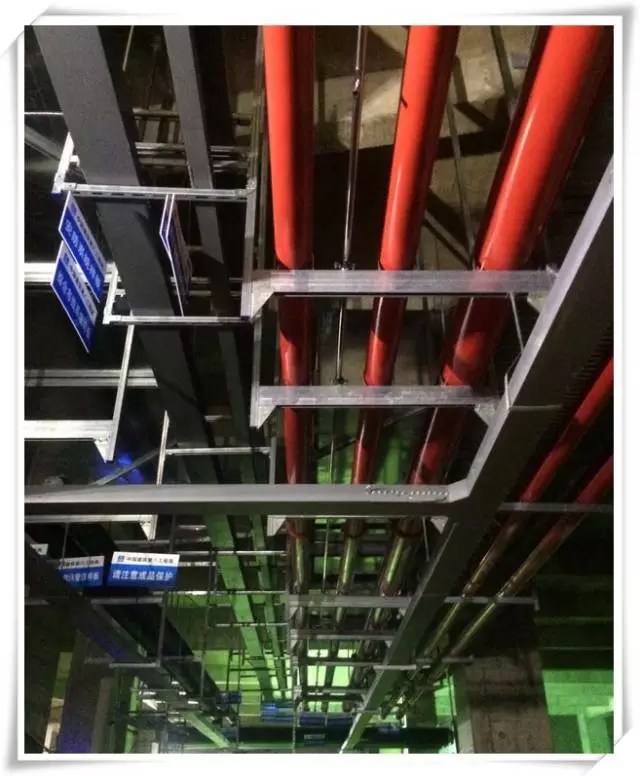

完成后的組合支吊架
五、安裝驗收
1、用戶安裝豎桿時，必須保證豎桿與底座的連接端，不能有“破孔”現象。
2、支架拼裝時，用戶必須嚴格按照設計圖施工。
3、由于我公司的M12的錨栓，不同于傳統膨脹螺栓，在進行鉆孔時，采用的沖擊鉆頭應為φ12mm，此過程與傳統的膨脹螺栓鉆孔有差異。
4、支架的高度可通過螺栓鎖扣的豎向移動進行調節，安裝好的支架應保持足夠的水平度及垂直度，水平度偏差不得大于3‰L，垂直度偏差不得大于5‰L。
5、管道標高及坡度可通過管束的連接螺桿進行調整，管束安裝完成后，所有橡膠部分需與管道緊密接觸。
6、拼裝完成的支架若有外露切口，須采用專用的塑膠保護端蓋加以密封。
