風管不同連接方式的優缺點以及適用范圍詳解

鎰辰集團，是一家集科研與制造為一體的機電智能配套企業，深入了解企業的產品，融入企業， 是一個企業的發展基石。而“辰風®”風管是其主營產品之一。

下面主要講解風管的不同連接方式的優缺點及適用范圍

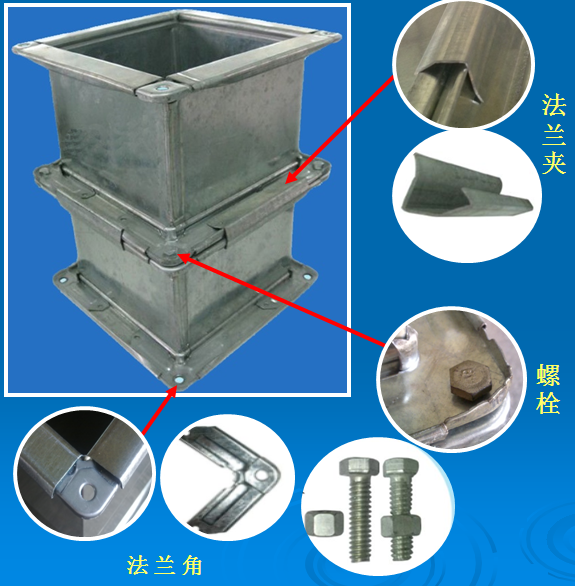

機制共板法蘭連接

機制共板法蘭又叫TDF法蘭，是風管本身兩頭外反90°自成法蘭，再通過法蘭角和法蘭夾將兩段管扣接起來。

2：耐腐蝕性好，連接嚴密，漏風量低于國家標準。

3：其成品外形美觀，外形線條流暢，尺寸規矩準確，下料準確，材料消耗低，產品質量穩定，加工速度更快捷。

缺點

法蘭強度較低，大邊長度超過1500mm尤為突出。

適用范圍：相關行業技術規程規定共板法蘭風管適用于邊長2000mm以下中低壓風管。

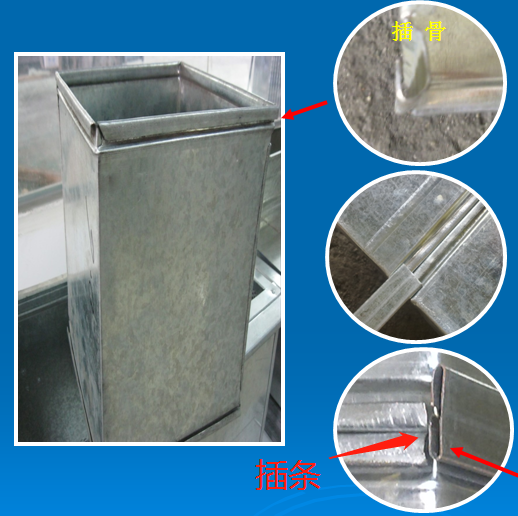

插骨【 C骨】連接

      插條，又叫C骨，是風管本身兩端外反邊180°自成，開料損耗為10mm，用插條固定。插條用量計算：【長+寬】×2×管條數。插條厚度一般為0.5-0.8mm。

1：該風管重量輕、材料損耗系數較小、節材明顯。

2：制作工藝快捷、安裝方便、效率高、降低工程造價。

3：風管無法蘭接口，外形美觀整潔，有利于外保溫的連續施工。

4：接縫少且小，其密封性好，大大降低漏風量，節約能源，降低成本。

缺點

只適用于截面小的風管，一般長邊不宜大于630m。

適用范圍：只適用于房屋建筑、公共建筑等項目通風空調系統。

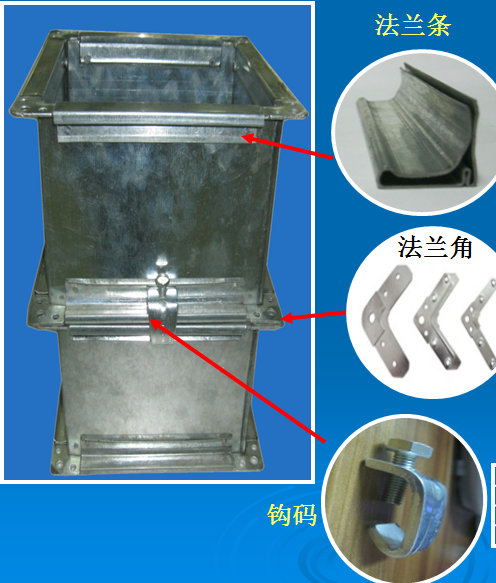

德國法蘭連接

德國法蘭簡稱TDC法蘭，連接方式為插接式。根據管口尺寸配置4根法蘭條，再將4個法蘭角插入法蘭條中構成一個矩形法蘭框，最后將它插入管口，用鉚釘將管身固定，再將兩段風管用螺栓固定法蘭角，最后用鉤碼將兩個法蘭擰緊。法蘭條型號有T10,厚度0.7-0.8；T30,厚度0.9-1.0；T40,厚度1.0-1.2.長度統一3米/條。法蘭條匹配角碼T20,T30,T40。不同規格的角碼匹配不同的鉤碼

1：比傳統的角鐵法蘭制作工藝簡單、快捷、省料，具有耐用和駁接堅固等優點。

2：外形美觀，線條流暢。

缺點

在制做工藝上比共板法蘭復雜，成本比共板法蘭高。

適用范圍：專用于通風管道截面面積較大的矩形風管。

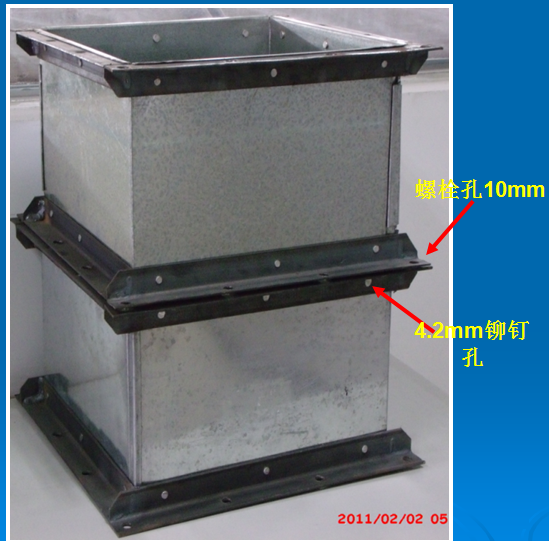

角鐵法蘭連接

       角鐵法蘭是由4段角鋼組焊成型的角鐵框與風管管身用鉚釘固定而成，兩段風管連接用螺栓固定?！俱T釘孔與螺栓孔間距可根據客戶要求制作，但鉚釘孔和螺栓孔的大小是固定尺寸，分別為4.2mm、10mm。法蘭框的尺寸一般會比風管管徑大4-5mm.】

連接牢固，用于防排煙及高壓系統中。

缺點

成本高，角鋼法蘭連接工序復雜，角鋼切斷、焊接、打孔、涂刷防銹漆，材料耗損大等?！咀钤顼L(fēng)管連接形式】
