保利廣州琶洲村改造項目地塊四項目（琶洲眼）位于琶洲橋以東，北臨珠江。本項目由4層地下室、6層連體裙房、一座38層酒店及服務式公寓塔樓（約176米）和一座60層辦公塔樓（約280米）組成。
項目介紹：
保利廣州琶洲村改造項目地塊四項目（琶洲眼）位于琶洲橋以東，北臨珠江。本項目由4層地下室、6層連體裙房、一座38層酒店及服務式公寓塔樓（約176米）和一座60層辦公塔樓（約280米）組成?？偨ㄖ娣e約30.9萬平方米。
機房簡介：
酒店/服務式公寓機房：位于地下-F3和-F2層，凈高6.9m，分為兩個機房，一個供酒店用，建筑面積（29.3*18.9約554㎡），一個供公寓用，建筑面積（11.6*18.9約220㎡），酒店機房主要有冷凍供回水系統，冷卻供回水系統和熱水供回水系統，主管道大體分為兩層，下層管底標高約為4.5m，上層管底標高約5.7m；公寓機房主要有冷凍供回水系統和冷卻供回水系統，主管道排布一層，管底標高為3.65m.項目特色：
本項目是預制加工安裝一體化。本項目相對其他項目的難點是有制冷制熱兩套水系統，因此水管排布時需極其謹慎，既要合理布置冷熱水管之間的交叉，又要防止使用后的能量損耗，并且供冷供熱需求量大，管道密集，水管支架要求彈簧減震，設計難度高，為項目的實施帶來巨大挑戰。

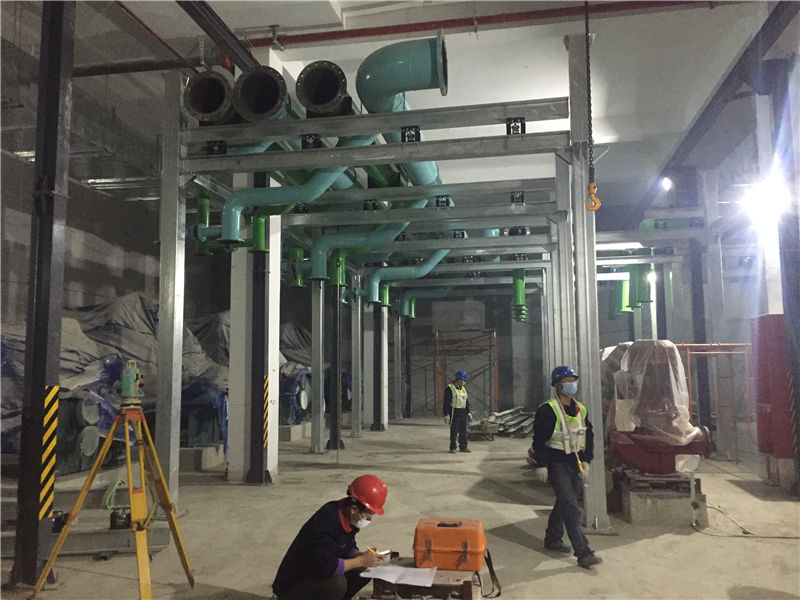

施工現場圖

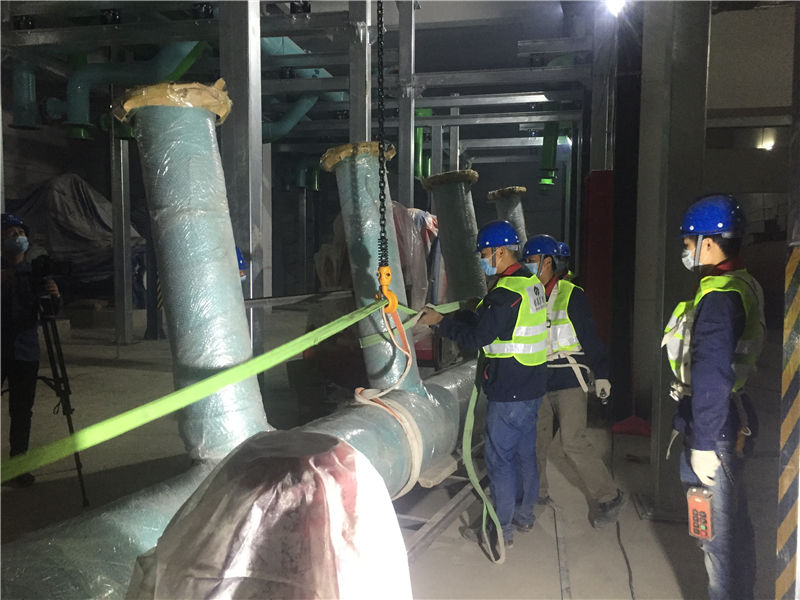

施工現場圖
技術：
機房BIM+工廠預制加工安裝一體化。傳統的制冷機房施工均由人工對照?qǐng)D紙完成，而本項目在施工前制作了精細的加工圖、裝配圖、總裝圖，將所需要的配件全部在工廠預制加工，再像拼拼圖一樣進行現場機械化拼裝，用工業化徹底替代了傳統手工模式。

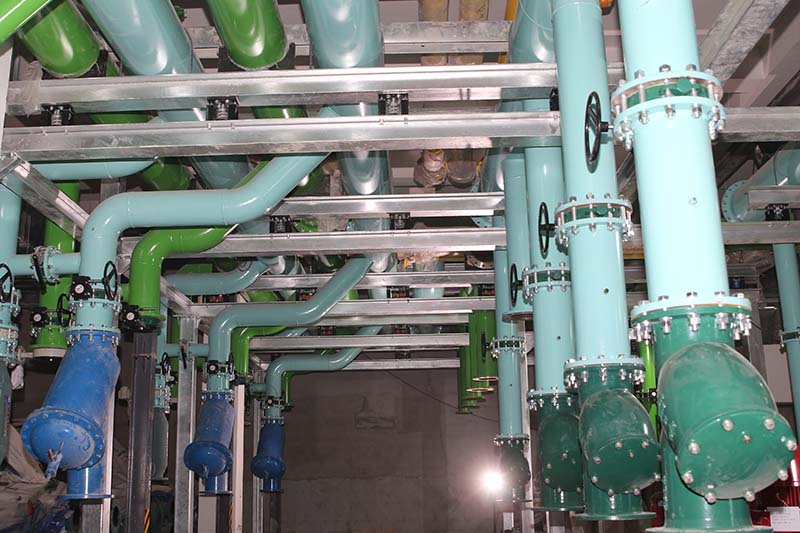

施工現場圖

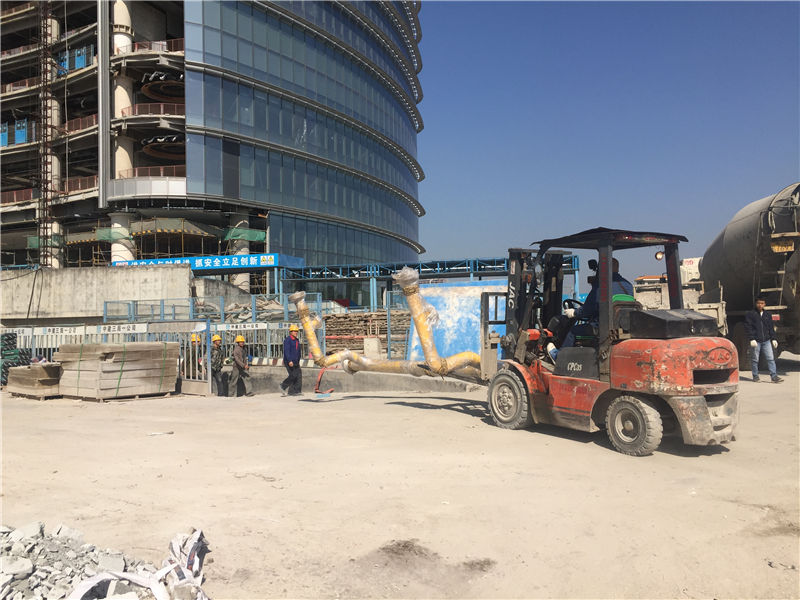

施工現場圖

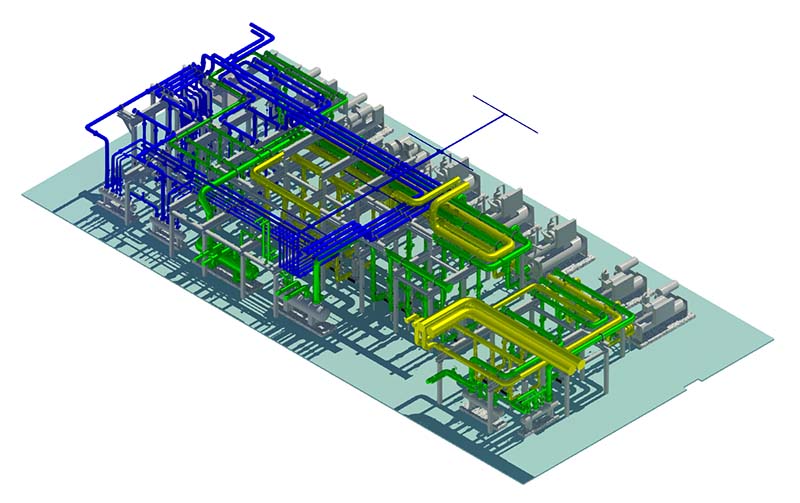

琶洲眼辦公室機房BIM圖

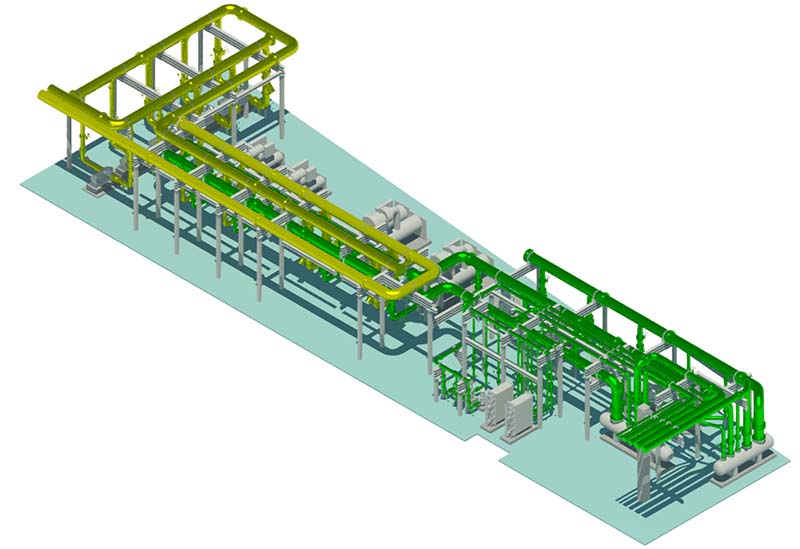

琶洲酒店機房BIM圖
