導讀

深圳市龍崗三館總包工程位于深圳市龍崗區龍城廣場，北臨龍翔大道和龍崗區政府，南臨深惠路，東鄰龍崗區文化中心；本工程由三棟場館建筑組成：分別為科技館、青少年宮與公共藝術館；萬科三館主要使用功能為商業、展廳、辦公及相應文化配套設施；總建筑面積約為59686.94平方米，其中地下36039.26平方米，地上23647.68平方米。

項目簡介：

        本工程地下2層，地上5層，建筑總高度為23.9米，外立面為鋼框幕墻、金屬幕墻。基礎類型主要為預應力管樁基礎；科技館局部地下室范圍內為天然基礎，設有抗浮錨桿。結構類型為型鋼混凝土混合框架結構，外墻呈斜面形式。

水冷機房管道布置深化原則：
1、以保證設備操作、維修方便為原則
2、設備、管線排列整齊，閥門操作方便
3、管道排布盡量緊湊，保證機房空間的寬敞
4、結合建筑結構碰撞進行管道優化
5、小管道避讓大管道
6、無保溫管要避讓保溫管

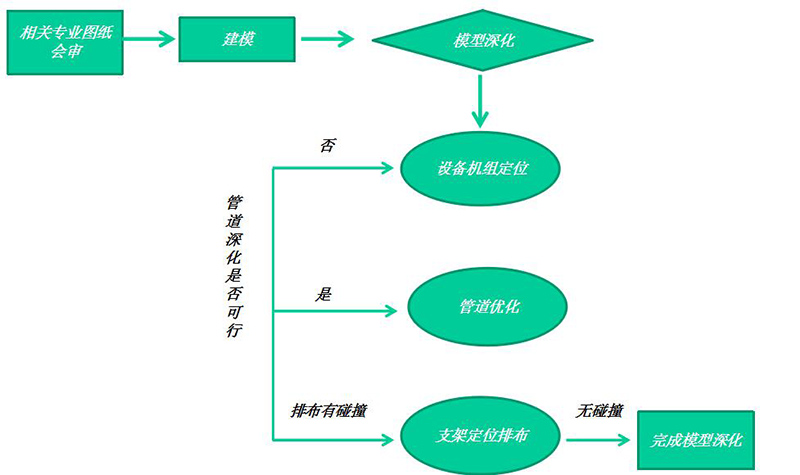

深化流程：

深化流程

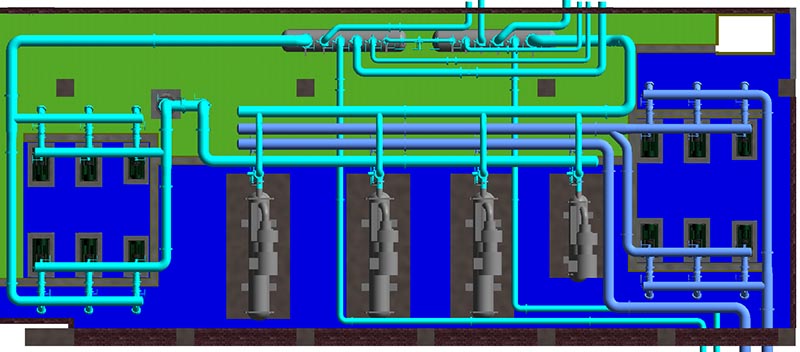

深化前

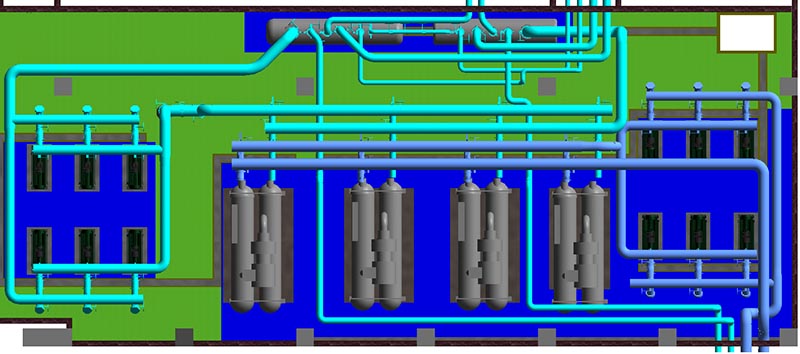

深化后
