廣州地鐵大涌站，車站標號為404，位于南沙區環市大道西、大涌東路和工業四路路口交界處，附近為工業廠房區。是廣州地鐵4號線南延段車站之一。
項目概況：
項目技術：
本次項目，鎰辰采用了“BIM技術+工廠化預制+裝配式安裝+信息化管理”的新型模式。
項目流程：
1、管綜深化
利用BIM技術對各專業的構件、管線、設備建模并進行管線綜合平衡深化設計，針對個專業碰撞的地方進行方案優化及碰撞協調。
2、成品支架方案設計
根據客戶提供的圖紙進行優化，利用BIM預制加工技術把部分管道進行調整，減少管道碰撞，將管道可視化，更好的展示支架安裝的效果，精確安裝位置。
3、確定方案和模型
完成調整之后的管綜深化模型，進一步確定是否可以按照方案和模型進行施工。
4、出各個專業圖紙和綜合圖
在確定好的管綜深化模型的基礎上區分出水、風、電的細圖以及水、風、電的綜合管道圖，將方案進行專業標注出圖，讓后期施工人員能清晰的定位安裝，減少施工過程中出現的誤差造成的工期損耗。
5、拆圖，出材料清單
秉承“精確計劃，減少浪費”的原則，利用管綜深化可以更加精確施工項目所需要的材料數量，以此降低客戶的材料成本以及避免由于材料剩余過多造成的浪費。
項目優勢：
1.提升工程質量。采用全自動數控標準化生產，在工廠用機械自動進行預制切割、標準化生產，確保零損耗、高質量生產，相比與傳統的現場手工切割，截斷面的整齊程度和誤差會大大減小，提升了工程本身的質量。
2、有效縮短現場施工工期。統一工廠化預制模式，可提前預制，大幅提高構件制造生產效率。
3、減少安全事故發生機率。因大量工作轉移到了工廠進行，大幅度減少了施工現場高空作業和交差作業時間，保證了施工安全，減少了安全事故發生的機率。
4、節約了施工現場的加工場地。工程預制化將部分施工任務搬離了施工現場，減少加工場地對現場的占用。
廣州地鐵大涌站，車站標號為404，位于南沙區環市大道西、大涌東路和工業四路路口交界處，附近為工業廠房區。是廣州地鐵4號線南延段車站之一。
項目技術：
本次項目，鎰辰采用了“BIM技術+工廠化預制+裝配式安裝+信息化管理”的新型模式。
項目流程：
1、管綜深化
利用BIM技術對各專業的構件、管線、設備建模并進行管線綜合平衡深化設計，針對個專業碰撞的地方進行方案優化及碰撞協調。
2、成品支架方案設計
根據客戶提供的圖紙進行優化，利用BIM預制加工技術把部分管道進行調整，減少管道碰撞，將管道可視化，更好的展示支架安裝的效果，精確安裝位置。
3、確定方案和模型
完成調整之后的管綜深化模型，進一步確定是否可以按照方案和模型進行施工。
4、出各個專業圖紙和綜合圖
在確定好的管綜深化模型的基礎上區分出水、風、電的細圖以及水、風、電的綜合管道圖，將方案進行專業標注出圖，讓后期施工人員能清晰的定位安裝，減少施工過程中出現的誤差造成的工期損耗。
5、拆圖，出材料清單
秉承“精確計劃，減少浪費”的原則，利用管綜深化可以更加精確施工項目所需要的材料數量，以此降低客戶的材料成本以及避免由于材料剩余過多造成的浪費。
項目優勢：
1.提升工程質量。采用全自動數控標準化生產，在工廠用機械自動進行預制切割、標準化生產，確保零損耗、高質量生產，相比與傳統的現場手工切割，截斷面的整齊程度和誤差會大大減小，提升了工程本身的質量。
2、有效縮短現場施工工期。統一工廠化預制模式，可提前預制，大幅提高構件制造生產效率。
3、減少安全事故發生機率。因大量工作轉移到了工廠進行，大幅度減少了施工現場高空作業和交差作業時間，保證了施工安全，減少了安全事故發生的機率。
4、節約了施工現場的加工場地。工程預制化將部分施工任務搬離了施工現場，減少加工場地對現場的占用。
5、減少工程材料不合理的損耗。施工時人員且組成復雜，零星丟失現象不時出現，在預制加工廠內，構件集中加工，自始至終由一個作業組負責下料，做到“量體取材”，避免了長管亂截、大材小用等現象，做到合理使用和管理材料，節約了材料，降低了成本。

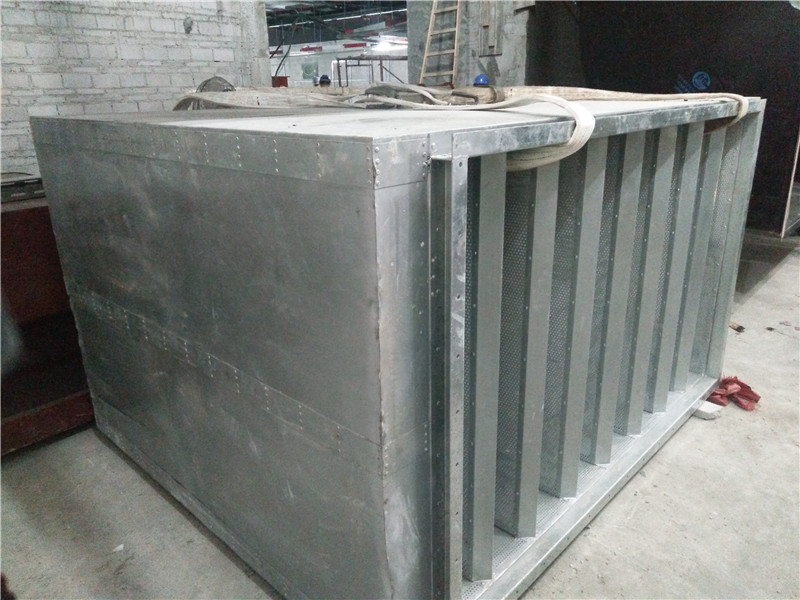

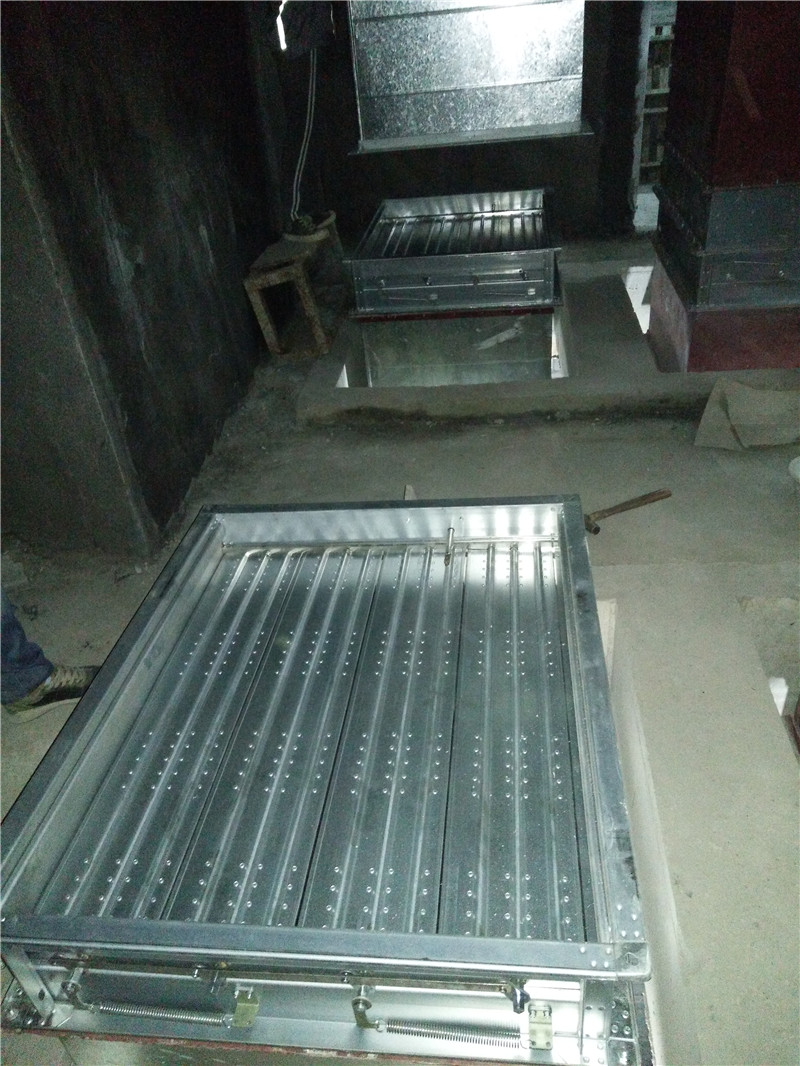

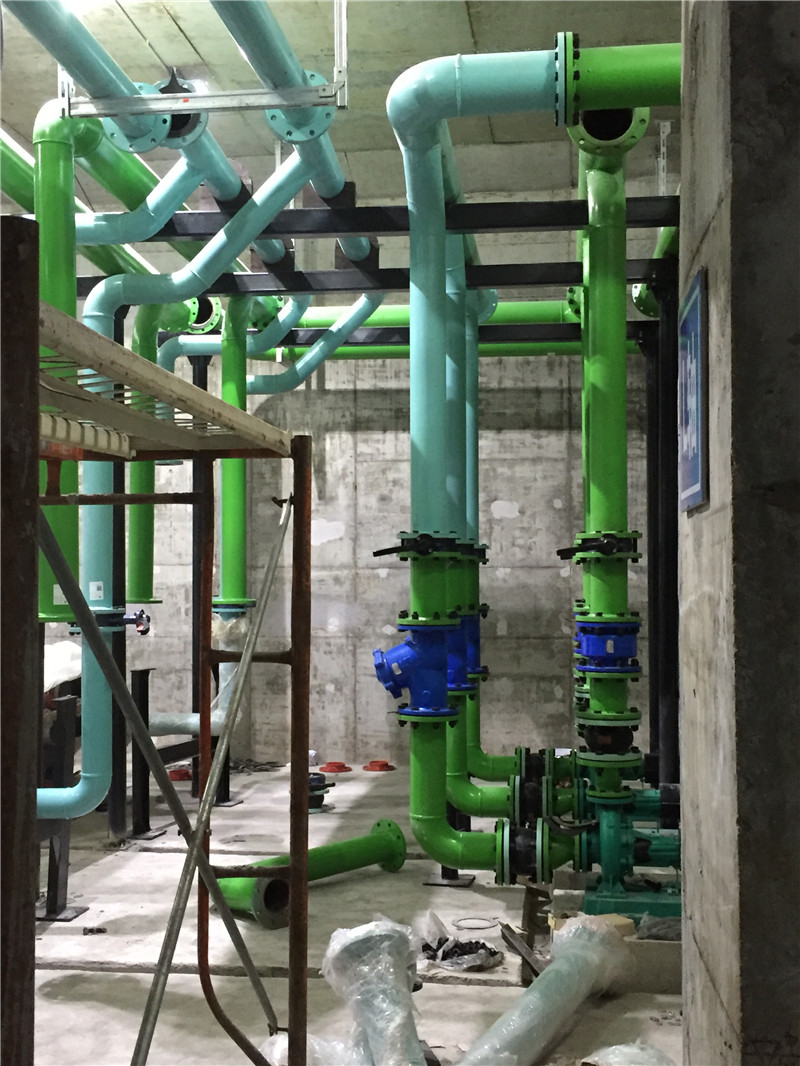

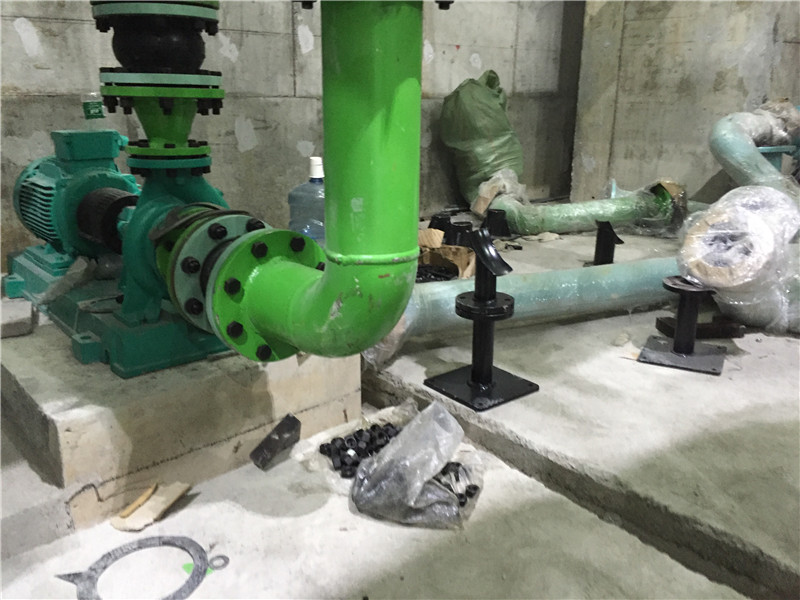

現場圖片展示：
